GeoCAD Mesh™ Stiahnuť
Verzia 2.9.90 · Windows 10 a 11

Natívny geodetický CAD pre S-JTSK a kataster

Otvorí DWG aj VGI, spracuje mračno bodov, vyhotoví geometrický plán a vytlačí ho v mierke. Jeden program — nepotrebuje AutoCAD ani žiadnu nadstavbu nad ním.

Stiahnuť skúšobnú verziu Mám otázku

30 dní · celý program vrátane platených modulov · bez platobnej karty

  • S-JTSK a Bpv EPSG:5514, výšky cez kvázigeoid DVRM05
  • DWG natívne čítanie aj zápis, bez cudzích knižníc
  • DirectX 12 vlastný renderer pre veľké výkresy
GeoCAD Mesh 2.9.90 Model · S-JTSK

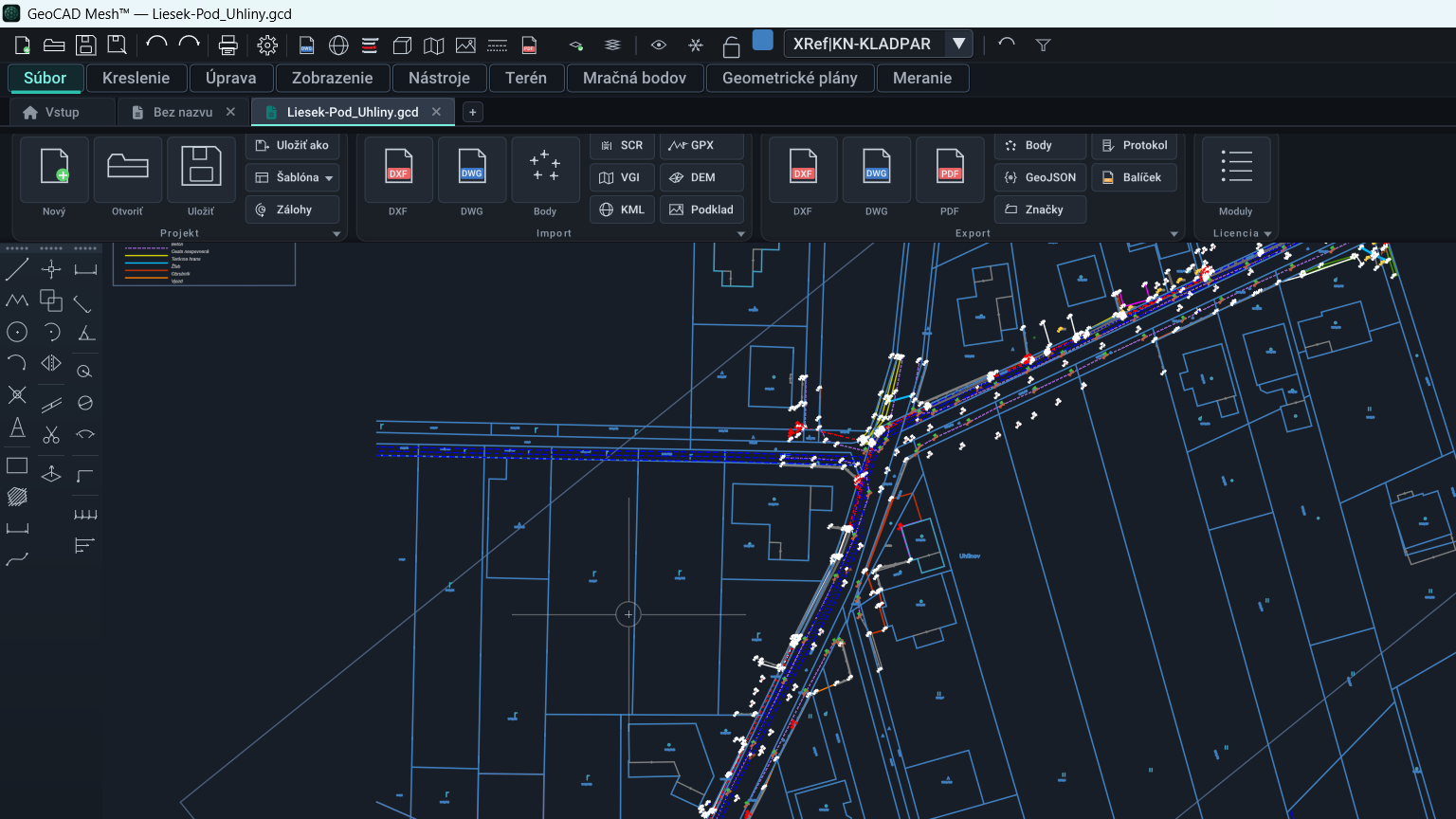

Okno programu GeoCAD Mesh s otvoreným katastrálnym výkresom — parcely, cesta, budovy a geodetické body v S-JTSK
Čo program robí

Celá zákazka v jednom programe

Od merania po odovzdávku. Bez prenášania výkresu medzi tromi programami a bez toho, aby sa cestou stratila výška písma alebo číslo bodu.

Kresba a kataster

Značky podľa STN 01 3410, vrstvy, bloky, kóty, šrafy a popisy bodov. Číslo bodu, kód a výška ostávajú tým, čím sú — aj po importe a exporte.

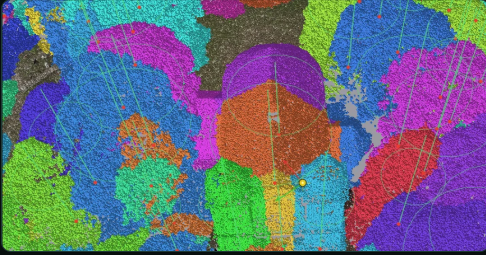

Mračná bodov

LAZ a LAS, ručný SLAM sken aj letecký lidar. Georeferencia do S-JTSK, odšumenie, klasifikácia, meranie priamo v mračne a vektorizácia do výkresu.

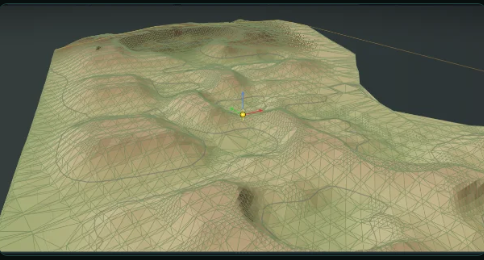

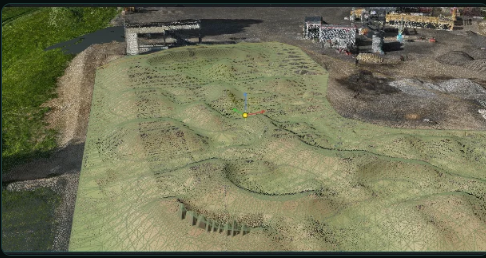

Terén a 3D

Digitálny model terénu (TIN), vrstevnice, pozdĺžne a priečne rezy, tieňovaný pohľad. 3D je záložka v tom istom programe, nie ďalší nákup.

Výstup na papier

Výkresové zostavy s výrezmi, rám a popisové pole, tlač v mierke a PDF. Čo vidíte na obrazovke, to vyjde z tlačiarne — hrúbky aj písma.

Geometrické plány

Doterajší a nový stav, diely, výkaz výmer a tlačivá. Výmery sa zaokrúhľujú tak, aby bilancia sedela na výmeru z listu vlastníctva.

Podklady ÚGKK

Ortofotomozaika a katastrálna mapa priamo vo výkrese, bez sťahovania dlaždíc. Rastre s georeferenciou sa vložia aj s vlastným súradnicovým rámom.

Formáty

Otvorí to, čo už máte

Rozrobené zákazky nemusíte prekresľovať. Program číta aj to, čo vám pošle objednávateľ, kolega alebo úrad.

Výkresy

  • DWG
  • DXF
  • GCD
  • GCX

Geodetické údaje

  • VGI
  • VYK
  • TXT
  • CSV
  • XYZ

Mračná bodov

  • LAZ
  • LAS
  • PLY
  • PTS
  • XYZ

Podklady

  • WMS ÚGKK
  • TIF
  • JPG
  • PNG
  • TFW / JGW / WLD

Výstup

  • PDF
  • DWG
  • DXF
  • VGI
  • ASC

DWG číta program natívne — vlastným kódom, bez cudzích knižníc, vrátane starých výkresov spred roku 1997. Zapisuje vo formáte R2000, ktorý otvorí každý novší AutoCAD. Import z Kokeša (VGI aj VYK) berie výšku písma, vrstvy a kódy tak, ako sú v súbore zapísané.

Moduly

Platíte za to, čo naozaj robíte

Základný program je celý CAD. Moduly sa dokupujú samostatne — kto nerobí mračná, neplatí za ne. V skúšobnej verzii máte 30 dní všetko.

Základný program

V cene

Kresba, kataster, terén a 3D, výkresové zostavy, tlač a všetky formáty.

Mračná bodov

Modul

Import LAZ/LAS, prehliadanie v 3D, meranie a vektorizácia, DMT a rezy.

  • georeferencia SLAM skenu do S-JTSK a Bpv
  • odšumenie, pohyblivé objekty, klasifikácia
  • vlícovacie body priamo z výkresu

Geometrické plány

Modul

Doterajší a nový stav, diely, výkaz výmer, tlačivá a odovzdávka.

  • diely sa vytvoria z kresby, nie ručne
  • bilancia sedí na výmeru z listu vlastníctva
  • odovzdávkové VGI v mierke 1:1000

BIM

Pripravujeme

Zatiaľ nie je k dispozícii. Ak vás zaujíma, ozvite sa — pomôže to určiť poradie prác.

Ako začať

Tri kroky, žiadna registrácia

  1. Stiahnite a nainštalujte

    Inštalátor má 17 MB a nainštaluje sa za pár sekúnd. Nepotrebuje AutoCAD ani nič ďalšie.

  2. Skúšajte 30 dní

    Skúšobná verzia je celý program vrátane platených modulov. Bez platobnej karty a bez zakladania účtu. E-mail je nepovinný — slúži len na to, aby som vás vedel zastihnúť.

  3. Licencia a moduly

    Po zakúpení dostanete licenčný kľúč. Čo máte aktívne, vidíte v programe v paneli Moduly — tam sa dá aj uplatniť poukaz alebo si vyžiadať skúšku ďalšieho modulu.

Skúšobná verzia

Vyskúšajte celý program 30 dní

Bez obmedzenia funkcií a bez platobnej karty. Po uplynutí skúšky sa výkresy nikam nestratia — ostanú vo vašich súboroch.

Stiahnuť pre Windows
  • Verzia 2.9.90
  • 17 MB
  • Windows 10 / 11 · 64-bit

Windows pri spustení zobrazí modré okno „Windows ochránil váš počítač". Inštalátor zatiaľ nie je podpísaný certifikátom, tak sa Windows správa ku každému menšiemu vydavateľovi. Kliknite na Ďalšie informácie a potom na Spustiť aj tak. Podrobný postup je v Pomoci.

Novinky

Čo pribudlo naposledy

2.9.90

Najnovšie

MRAČNÁ BODOV — VEKTORIZÁCIA

  • Vlícovacie a kontrolné body sa dajú vziať priamo z výkresu: príkaz vyzve na označenie bodov v 2D a v mračne sa objavia ako geodetické terčíky.
  • Chytanie na body je teraz presné aj pri veľkom priblížení — program číta hĺbku toho, čo naozaj vidíte, a pri kliknutí dohľadá skutočný bod mračna. Predtým sa pri priblížení kurzor nemal čoho chytiť.
  • Kreslenie v mračne je plynulé. Pri posúvaní a otáčaní už program nepočíta chytanie na každú snímku a okno smie zaspať, keď sa nič nedeje.
  • Kreslená čiara ani jej náhľad už pri väčšom priblížení nezmiznú.
  • Režimy „najvyšší" a „najnižší bod v okolí" (terén pod vegetáciou) fungujú aj pri chytaní počas pohybu, nielen po kliknutí.

Všetky vydania

Kontakt

Cenová ponuka a otázky

Cena závisí od toho, ktoré moduly potrebujete a koľko licencií. Napíšte mi, čo robíte, a pošlem konkrétnu ponuku.

Dopyt a cenová ponuka
info@geocadmesh.sk
Technická podpora
podpora@geocadmesh.sk
Autor programu
Ing. Michal Šveda

Ak píšete kvôli chybe, pomôže mi, keď priložíte výkres alebo aspoň jeho časť a napíšete, čo ste robili. Chyby v importe sa takmer vždy dajú opraviť len nad konkrétnym súborom.

Program hlási svoju verziu v ponuke Pomoc → O programe. Uveďte ju, prosím, v správe.

Napísať e-mail
